При работе с программой возможно появление неожидаемых или неуправляемых ситуаций.


Наилучшее решение - запомнить существующее положение под каким-либо именем и открыть его в новом окне.

Не пожалеть немного времени на описание ситуации приведшей к "Сбою" и отправить по EMail (D.Nikolaev@d-nik.de).

К описанию можно (желательно) приложить файл (*.mpo, *.mpor) с данными.


Время от времени обновлять программу со страницы *www.d-nik.de" где автор выкладывает исправленные или обновлённые версии.


Внимание,   к программе приложен каталог "Ознакомительные примеры" содержащий файлы с примерами исполльзования программы.


Будьте внимательны. Наша программа всегда решает трёхмерную задачу и исходные данные должны ей соответствовать. Неполные данные могут привести к ошибкам.

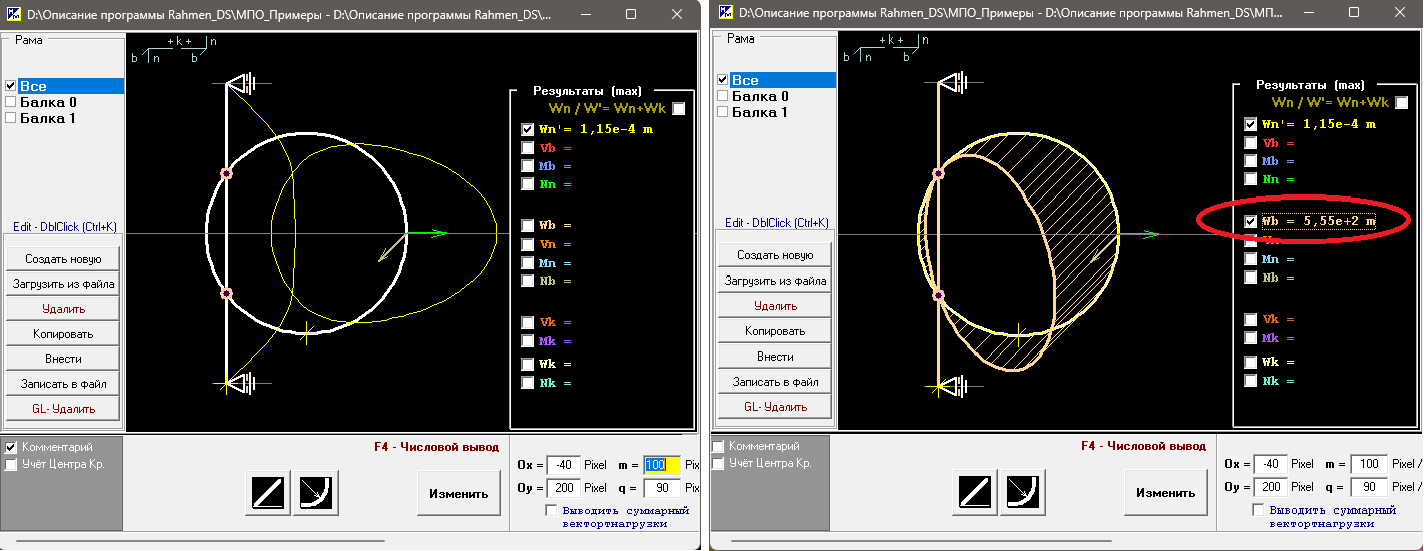

Вызовите файл „‪...\Ознакомительные примеры\Балка и кольцо.mpor". Я не думаю, что полученное решение вызовет какое-либо возражение. Но, если посмотреть решение выходящее из плоскости рисунка (следующий рисунок), то выведенное смещение Wb вызывает вопрос: - "Всё ли в порядке с программой ?".

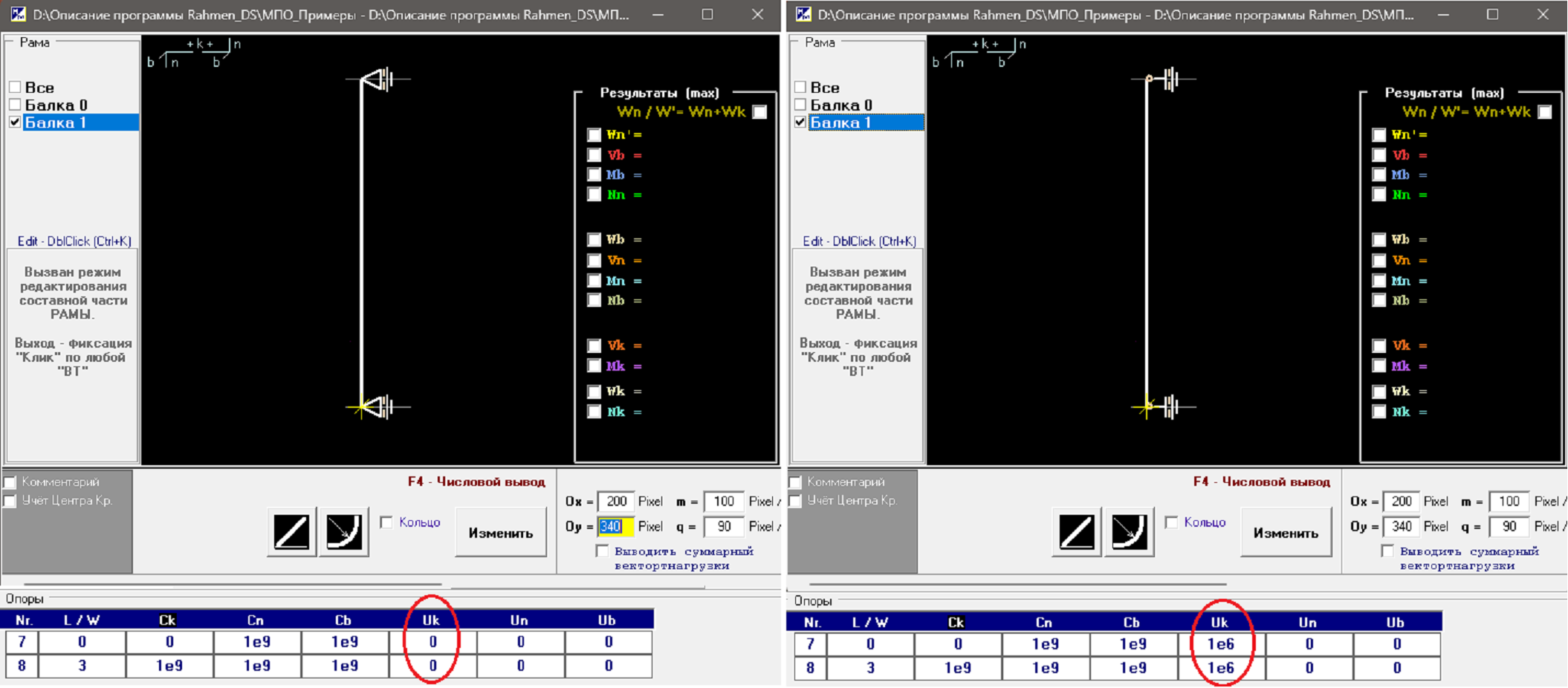

Вызовем на редактирование прямой стержень на двух простейших опорах (Балка 1) и обратим внимание на их крутильные жёсткости, они позволяют конструкции свободно вращаться относительно продольной оси стержня и, следовательно, решение выходящее из плоскости рисунка при частоте возбуждения w=0 некорректно. (В отличие от статики, вынужденные колебания, когда действуют силы инерции, будут рассчитаны правильно). Коррекция "Жесткостей" приводит к корректному решению исходной задачи.

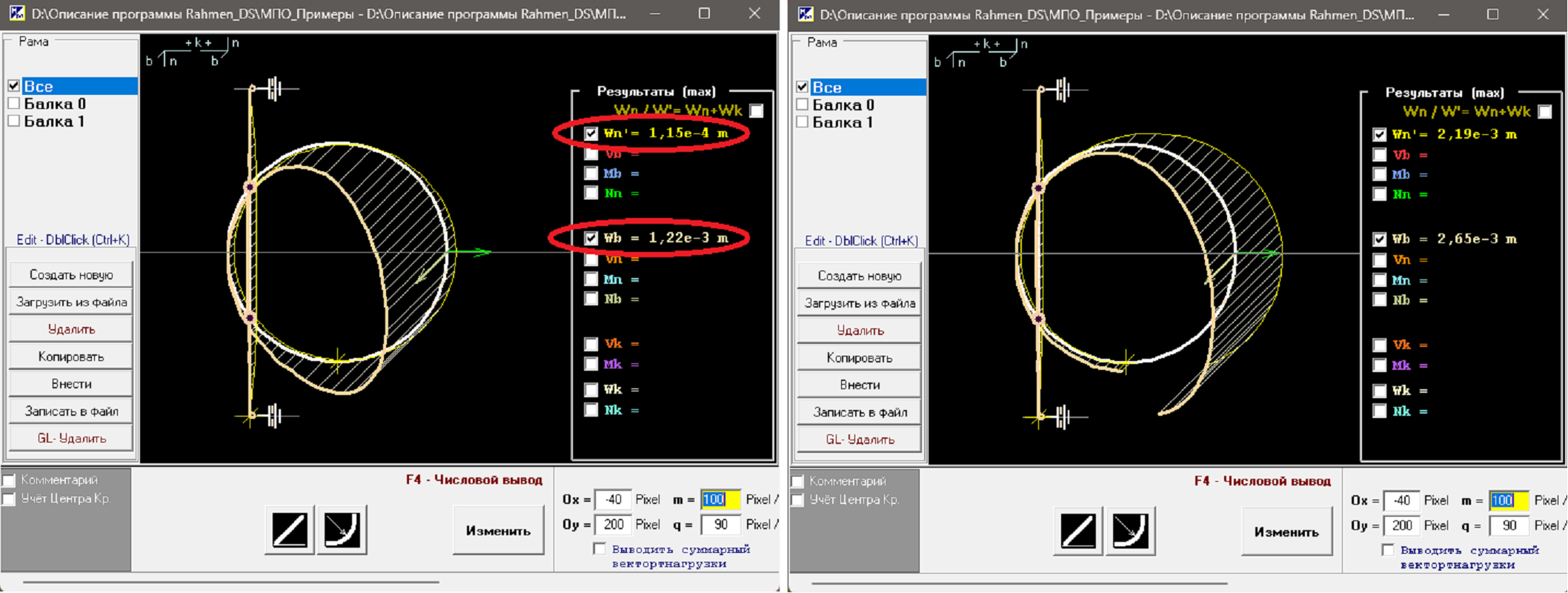

Последний рисунок - решение задачи для случая, когда "Балка 0" не является замкнутым кольцом.
