Геометрия и начальное задание "Участков"

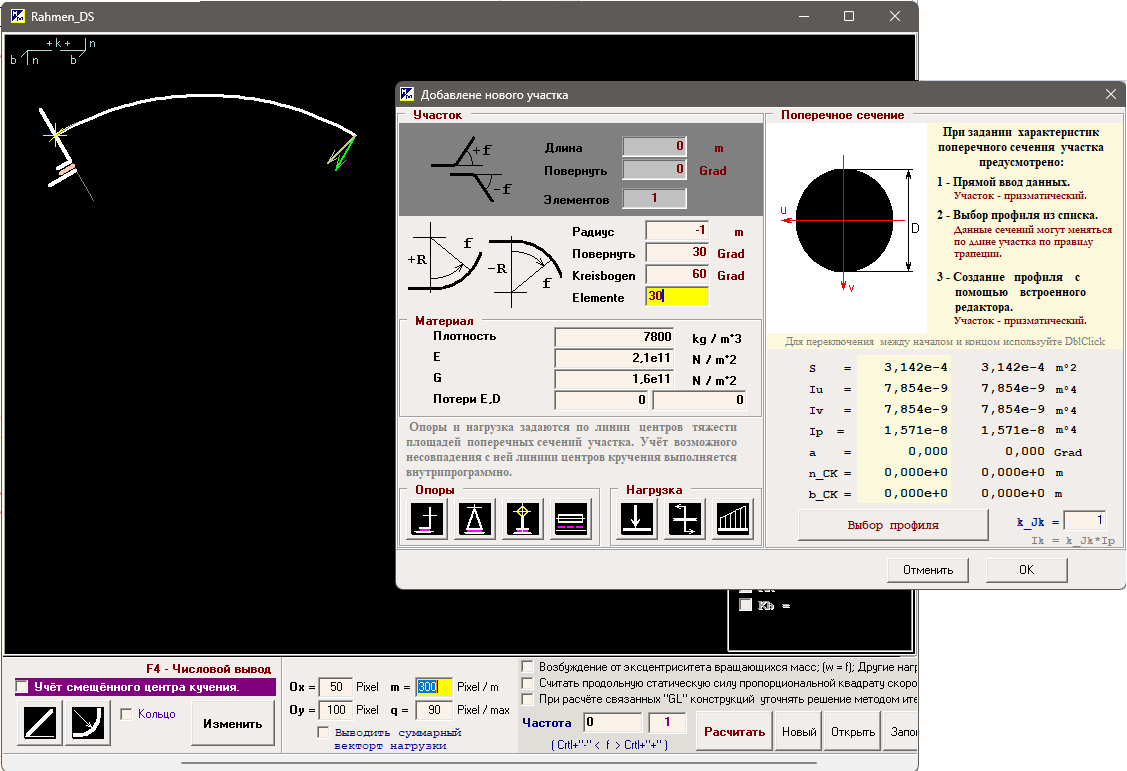

  Используйте эти кнопки для начального ввода первого и добавляемого к уже существующим "Участка". Дополнительные свойства участков вводятся в режиме "Изменить".



  Для прямых участков:


Длина       - Длина участка,

Повернуть   - Угол между продольными осями вводимого участка и последнего эл. предшествующего,

Элементов   - Число элементов на которые разбивается участок


  Для дуг окружности:


Радиус      - Радиус дуги,

Повернуть   - Угол между продольными осями первого эл. вводимой дуги и последнего эл. предшествующего участка,

Дуга        - Угол дуги в градусах. (Продольные оси первого и последнего эл. дуги совпадают по направлению с касательными в её начальной и конечной точках).

Элементов   - Число элементов на которые разбивается участок


Материал   - необходимо задать плотность материала участка, модули его продольной упругости и сдвига и соответствующие им коэффициенты внутренних потерь.


Профиль    - необходимо задать характеристики профиля или выбрать его из предлагаемого списка. В случае произвольного профиля участок считается призматическим. Для выбранного из списка можно задать размеры для начала и конца участка.



Опоры:


   Для концевой опоры, имеющей не нулевые жёсткости по всем координатам.

   Универсальная опора

    Для опоры не имеющей крутильных жесткостей.

   Используется для обозначения упругого основания любой природы.


Нагрузка


       Используется как привычный символ для обозначения сосредоточенных сил.

    Используется для ввода и обозначения векторов сосредоточенных моментов.

       Используется для ввода распределённой нагрузки любой природы.


При редактировании на каждом участке могут быть введены присоединённые и амортизированные массы, а для опор назначено кинематическое возбуждение.


соответствующей кнопкой     и по его завершении скопировать результат в виде рисунка (Предварительно откорректировав размер "Окна").
