(“Oдновальная турбина\Turbine_A.exe“).


Предназначена для расчета изгибной вибрации вращающихся валов с закреплёнными присоединёнными массами. Пример  “Oдновальная турбина\Примеры\Винт - Пр. Масса 40.mpo“

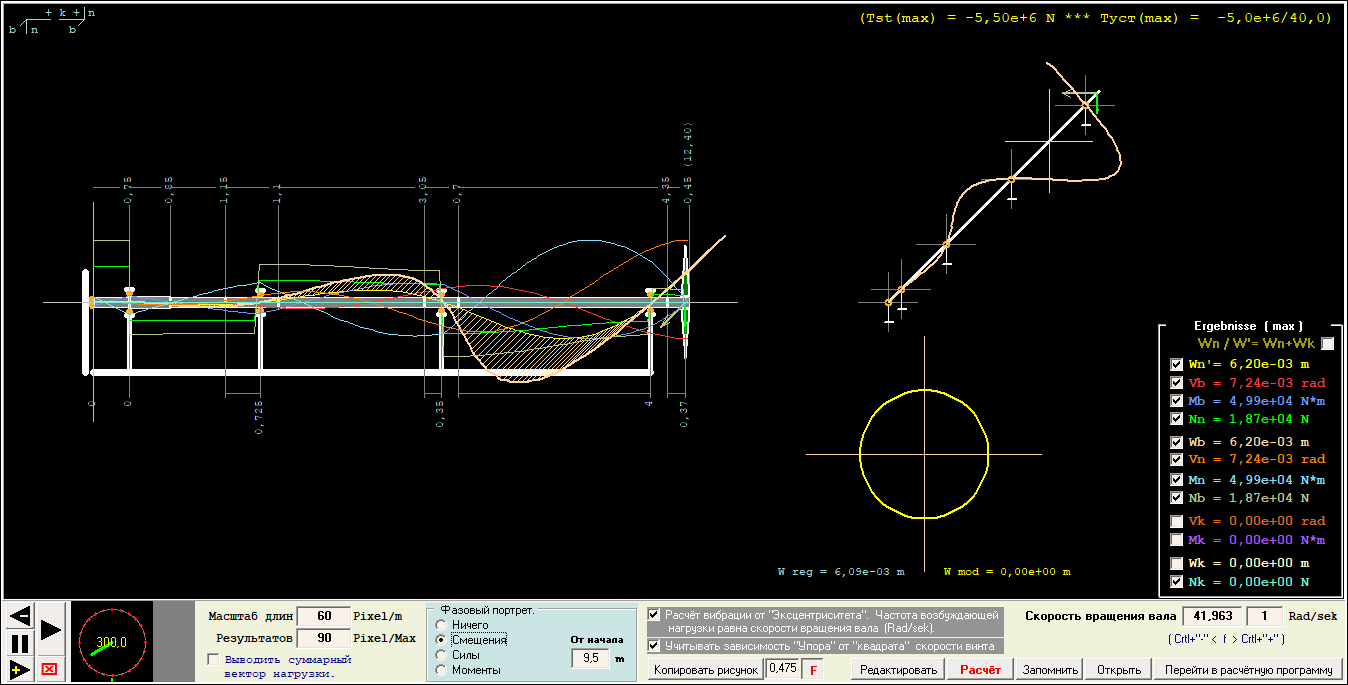

Общее окно задачи.



Расчёт АЧХ выполняется в Rahmen_DS её вызовом предусмотренной  кнопкой „Перейти в расчетную программу“.

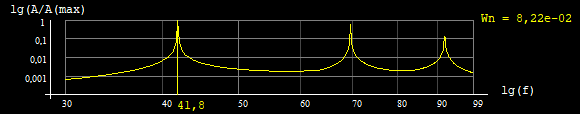

Построим, например, АЧХ для наиболее естественного случая - возбуждения колебаний неуравновешенностью винта с коррекцией упора пропорционально квадрату скорости его вращения („Установочный упор“ равен -5e6 N при скорости вращения вала ω = 40 рад/сек).  Для построения АЧХ  надо вызвать кнопкой "Перейти в расчётную программу" Rahmen_DS,  запустить процесс соответствующей кнопкой     и по его завершении скопировать результат в виде рисунка (Предварительно откорректировав размер "Окна").



Возбуждающая нагрузка постоянна по величине и переменная по направлению и все сечения вала двигаются по круговой траектории совпадающей по направлению с направлением  вращения вала.

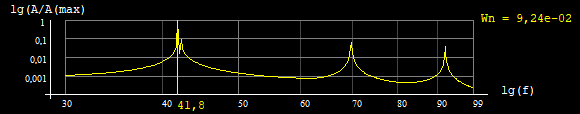

Изменим условия возбуждения колебаний: эксцентриситет отсутствует, коррекция упора остаётся, а на винт действует только внешняя сила „Qn“.




Мы получили очень похожую, но не идентичную АЧХ.  Рассмотрим подробнее, как пример, вторую резонансную зону (69 – 71 рад/сек).

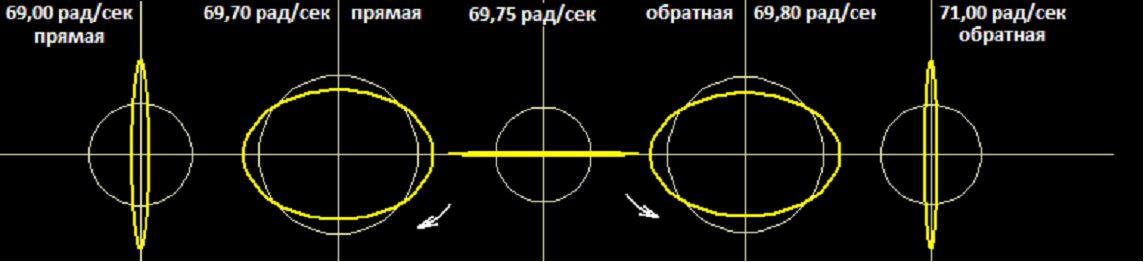

На частоте 69,75 рад/сек колебания происходят в горизонтальной плоскости. С уменьшением или увеличением частоты траектория поперечного движения сечений становится эллипсом и переходит в вертикальную плоскость. И, если с уменьшением частоты направление движения сечения по траектории совпадает с направлением вращения вала (прямая прецессия), то с увеличением меняется на противоположное (обратная прецессия). Одновременно наблюдается смена фазы поперечных колебаний вала по отношению к „Qn“.  Сама АЧХ имеет два максимума каждый для своей прецессии.

Отмеченное является следствием гироскопических эффектов возникающих при принятом способе возбуждения поперечных колебаний вращающихся валов (Аналогичный эффект будет наблюдаться и при неподвижном вале с вращающимся ротором).

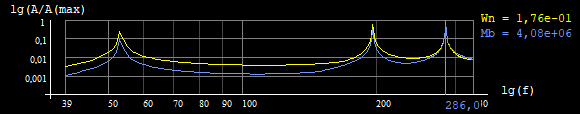

Влияние коррекции „Упора“ винта можно оценить по АЧХ только от разбалансированности винта  при постоянном упоре = -5e6 N;  часта возбуждения равна скорости вращения вала ω .

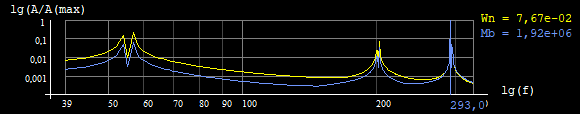

Аналогично для АЧХ только от поперечной силы Qn при постоянных упоре = -5e6 N и ω = 40 рад/сек.

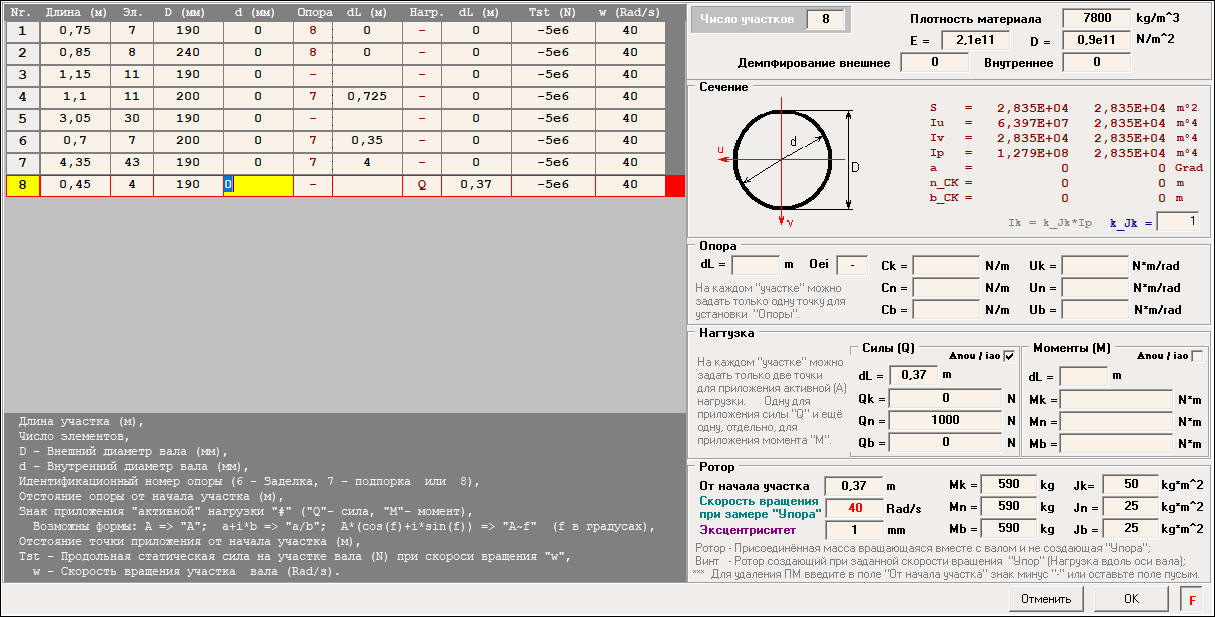

Редактирование Исходных данных осуществляется в окне:



Не трудно заметить, что данная программа является только специализированной  версией Rahmen_DS предназначенной для более естественного представления исходной информации и результатов расчёта.

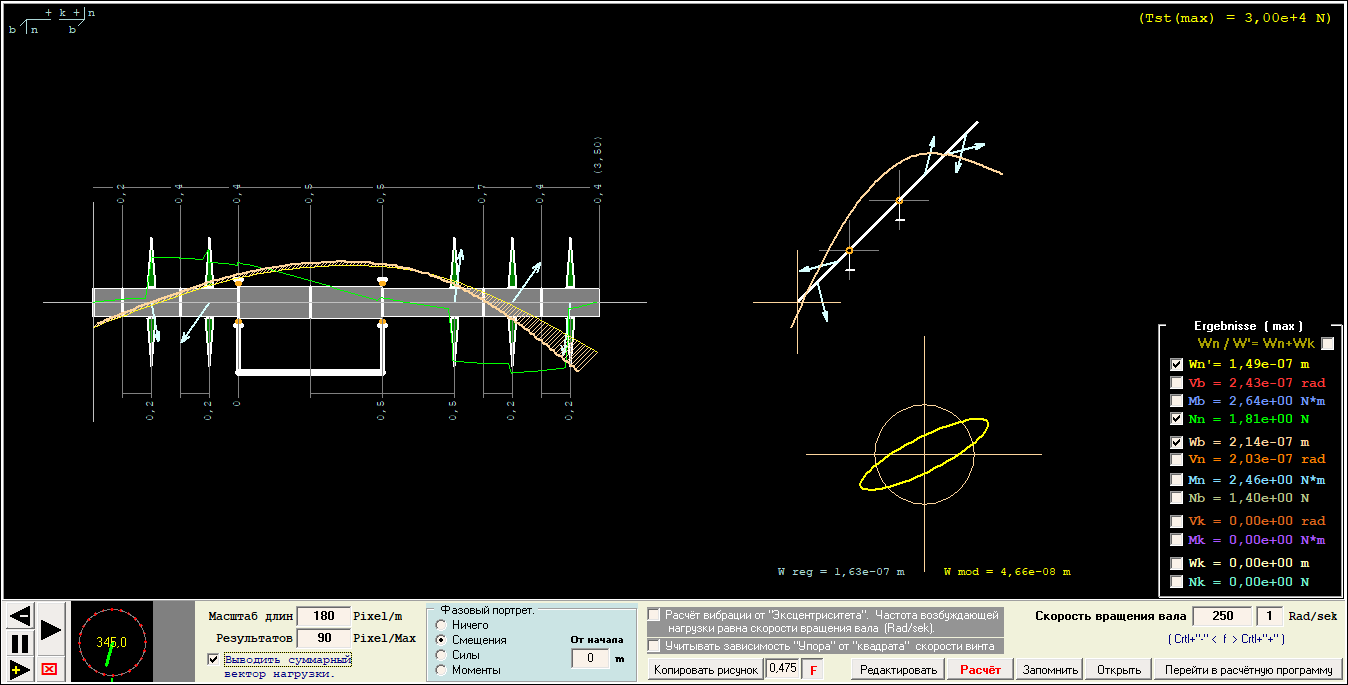

Ещё один пример - “Oдновальная турбина\Примеры\Турбина 250 Все дисбаланс.mpo“ – вал с пятью роторами вращается со скоростью 250 рад/сек. На каждый ротор действует смещённая по фазе возмущающая поперечная нагрузка с частотой 250 рад/сек.
