(“Volna\Volna_DS.exe“).


Эта программа должна рассматриваться как пилотный проект и предназначена для анализа качки корабля на регулярном волнении на ранней стадии проектирования. Она позволяет устанавливать на корпус плавающего объекта массивное амортизированное оборудование (в перспективе целые отдельные объекты сводящие задачу к расчёту корабля как «Рамы»), подбирать конструкцию и характеристики шпангоутов, оценивать осадку и дифферент проектируемого судна. В основу положен расчёт вынужденных колебаний эквивалентного бруса на упругом основании, определяемом посредством таблицы плазовых ординат и нагруженного комбинацией сил и моментов, определяемых параметрами волнения, курсовым углом и относительной скоростью хода.

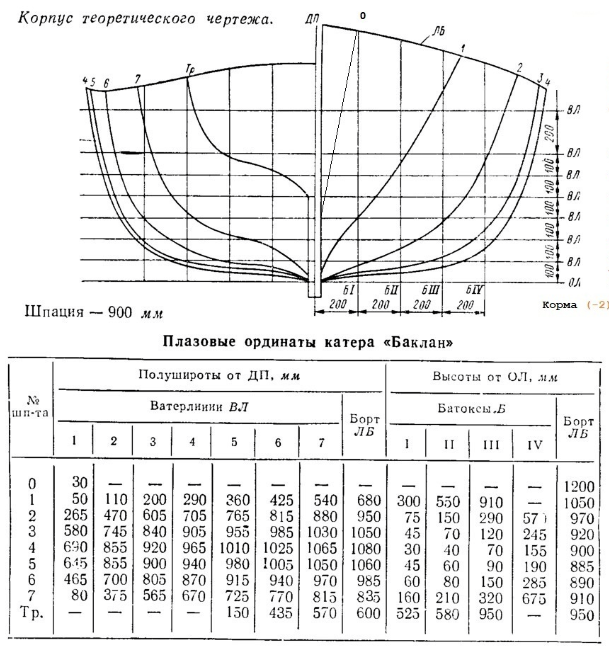

Приводимый пример корпуса найден в «Интернете» и привлекателен малым количеством «Шпангоутов» .

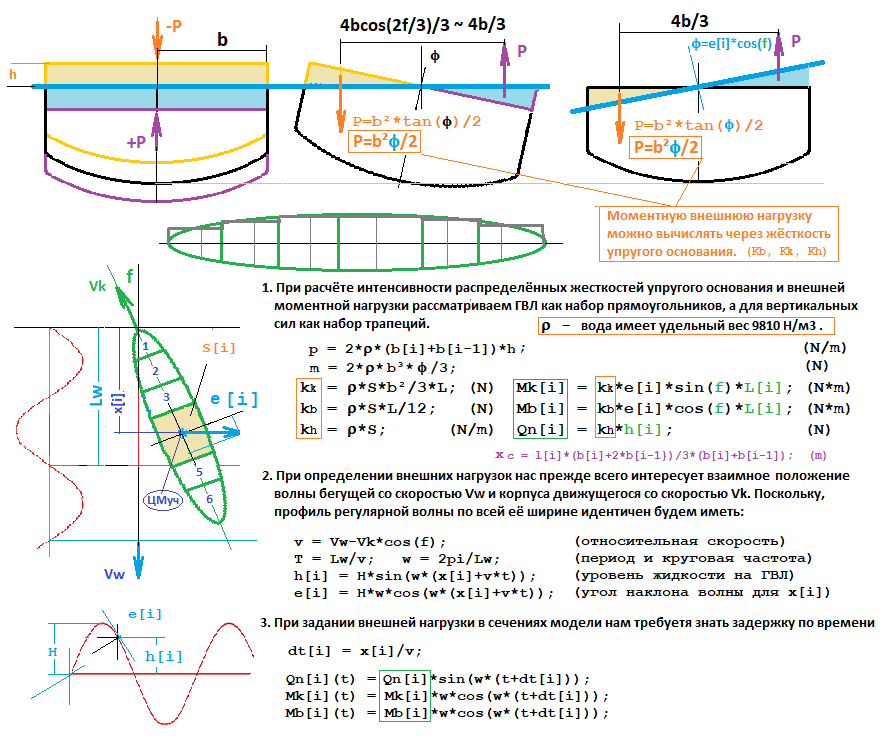

Принципиальная схема определения жесткостей упругого основания и нагрузок на корпус.

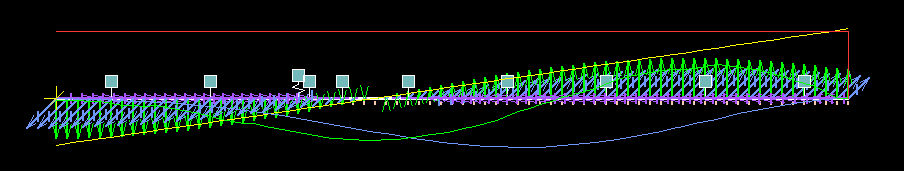

По схеме видно, что исходная информация  имеет мало общего с привычной балочной задачей, а созданный „Эквивалентный брус“ вызванный для расчёта в Rahmen_DS



не даёт наглядного представления о решаемой задаче. Следовательно, формализация подготовки исходных данных и наглядность представления результатов расчёта задача весьма актуальная, особенно на той стадии проектирования когда сколько-нибудь полная информация отсутствует и волатильность принимаемых решений максимальна.

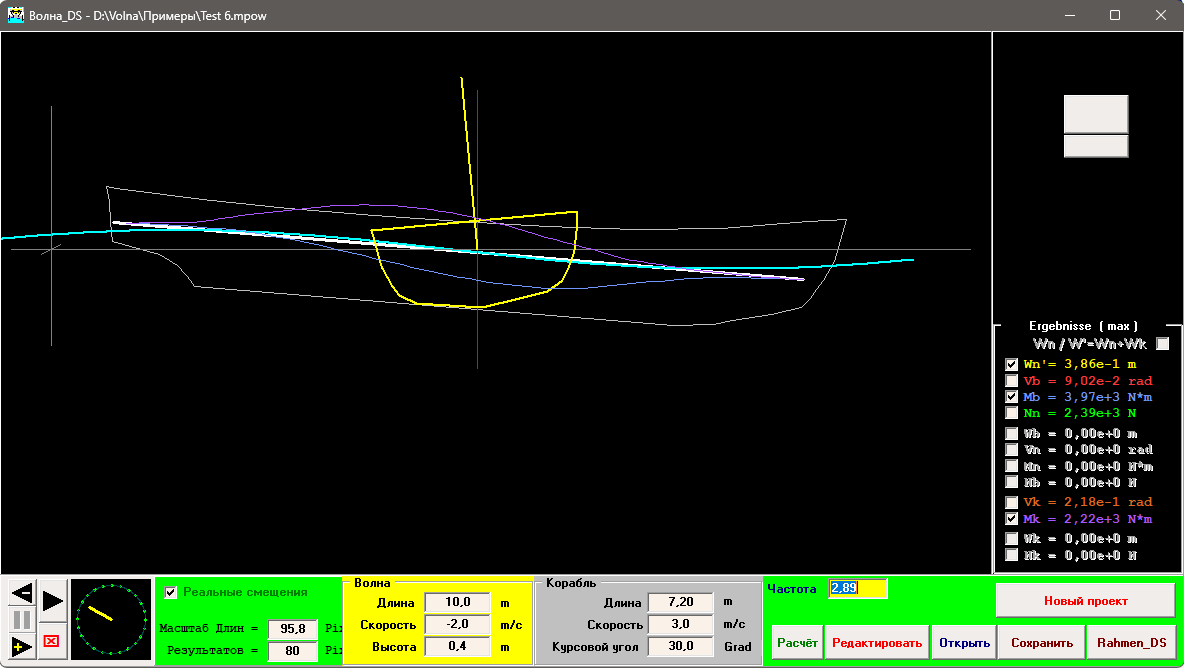

Свою главную функцию – визуализацию рассматриваемого объекта (простейший вариант) и расчёт его вынужденных колебаний (качка на регулярном волнении) программа выполняет. Выполняется и расчёт необходимых параметров эквивалентного бруса, но эта часть работы наиболее нуждается в дальнейшей проработке (пробный вариант).





Программа не является сколько-нибудь законченным вариантом и открыта для предложений и замечаний. Её дальнейшее развитие требует участия специалистов с опытом практической работы в данной области.
