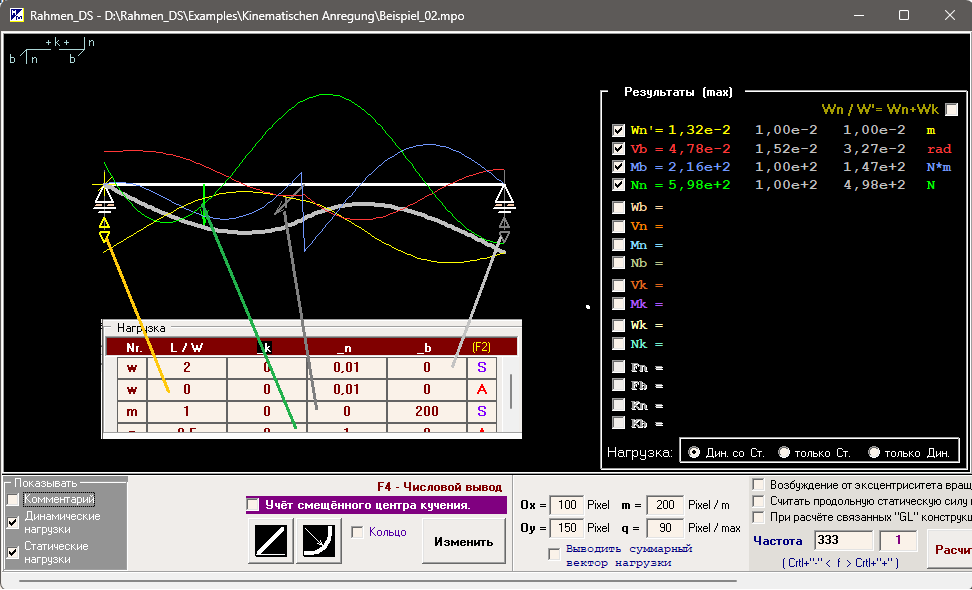

Предусмотрены следующие виды силовой нагрузки:


 "q" используется как привычный символ для обозначения сосредоточенных сил.

 "m" используется для ввода и обозначения векторов сосредоточенных моментов.


При задании отдельных сосредоточенных нагрузок каждая может быть задана  как комплексное число вида "a+bi"  или "A*cos(ω*t+ϕ)".  Если фазовый сдвиг отсутствует (ϕ=0) достаточно только амплитуды  "А".


 "o" используется для ввода распределённой нагрузки любой природы. Фазовый сдвиг не предусмотрен. . В дополнительном поле справа  указываются значения силовой и моментной составляющих по осям местной системы координат для начала "0" и конца "L" соответствующего участка. Для каждого "Участка" может быть задана только одна "Статическая - S" и одна "Динамическая - A" распределённая нагрузка.  Масштаб "Рисунка" определяется наибольшим по модулю значением распределённой нагрузки для всей конструкции (на рисунке - 5).

 "w" и "v" кинематическое возбуждение колебаний. Осуществляется через принудительное задание перемещений основания опор конструкции.



  В колонке "L / W" указано расстояние от начала участка в метрах или градусах для дуги окружности.  Далее стоят проекции нагрузки на оси местной системы координат. В последней колонке - "A" - находится признак позволяющий учитывать статическую нагрузку "S" при расчёте колебаний "A". Для изменения признака надо поместить курсор в нужную позицию и нажать клавишу "F2".
