При включении "Новой" балки в состав "Рамы"    можно использовать три пути:

 -  Создать  новую  используя  кнопки    ,

 -  Загрузить  одиночную конструкцию из файла (*.mpo),

 - Внести балку скопированную в текущем или  другом проекте (Число открытых Rahmen_DS не ограничено) .


Все вновь внесённые конструкции помещаются в начало координат  рамы.

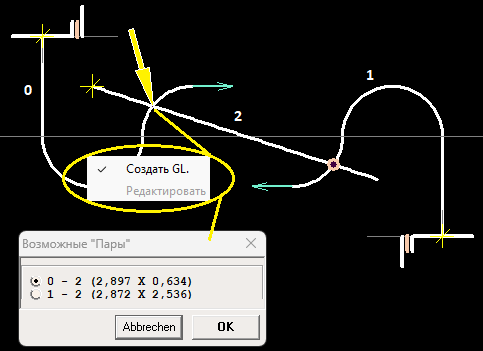

Для соединения отдельных "Балок" в собственно "Раму" надо щелчком "Мыши" по точке пересечения балок вызвать процедуру выбора возможной точки пресечения, которые рассчитываются программой исходя из позиции балок  в раме и их деления на "Элементы".   Программа определяет  пересекающиеся элементы конструкций  и при выборе делит их так, что бы точка пересечения приходилась на начало или конец элемента („‪...\Ознакомительные примеры\Пример Рамы 01.mpor").

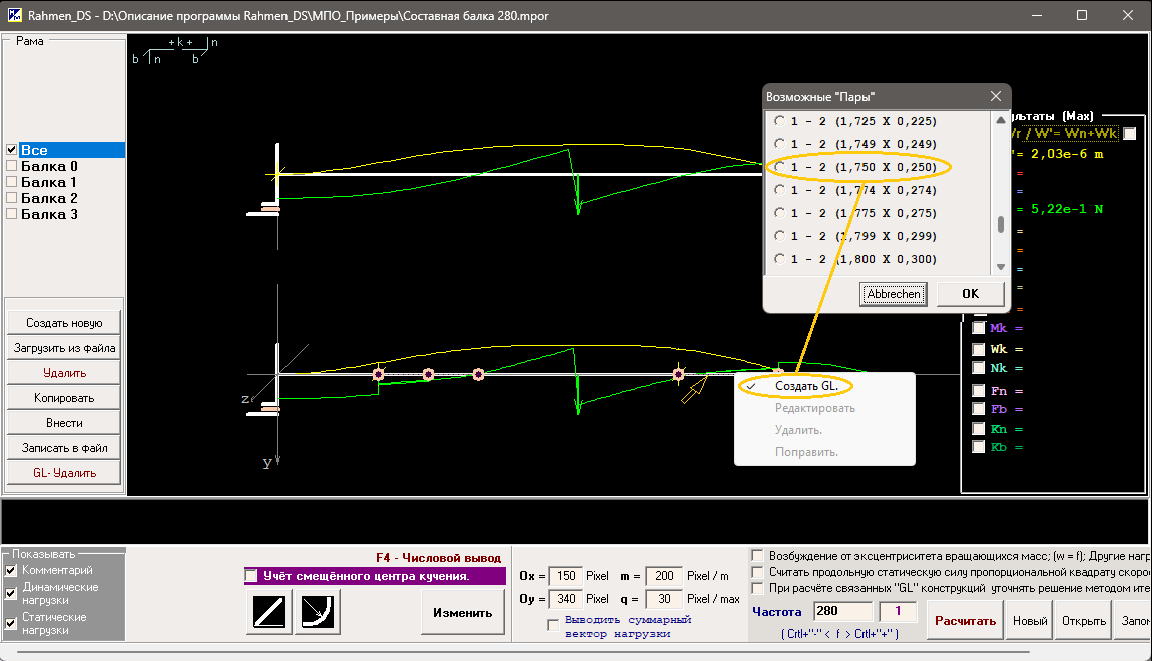

И, если для пересекающихся конструкций выбор очевиден и коррекция не затруднительна, то для накладывающихся требуется определить наиболее подходящую точку, которая в свою очередь зависит от взаимной позиции и  длин накладывающихся "Элементов" соединяемых "Участков".  Для лучшего соответствия "Геометрии такой Рамы" нередко приходится делить балку на короткие "Участки" так, что бы  шарнир "GL" приходился на их начало или конец.  Впрочем, число "Участков" очень мало влияет на полную длину цепи, которой моделируется "Балка".



Для вызова режима редактирования отдельной "Балки" надо "выбрать" её в списке и нажать кнопку "Изменить".  Для просмотра результатов её расчёта испольуйте кнопку ""F4".  Для запоминания результатов расчёта всей "Рамы" используйте кнопку "F11".

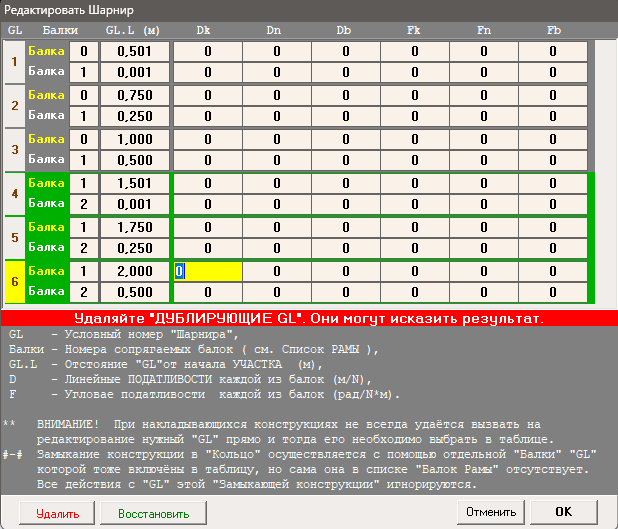

Для назначения податливостейт используется отдельная таблица.  По умолчанию соединение устанавливается "Жёстким".

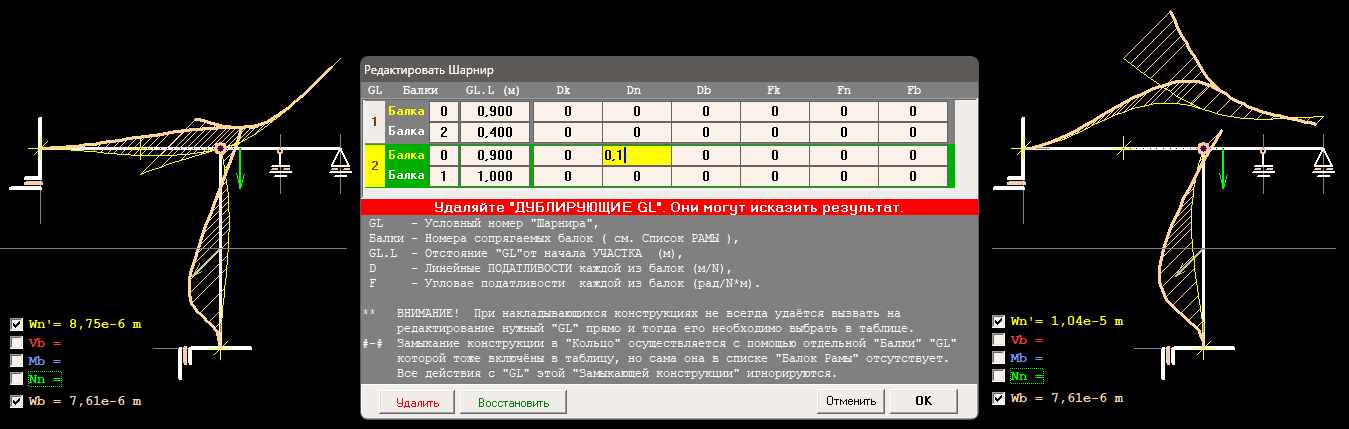

К назначению величин "Податливостей" шарниров следует подходить осмотрительно; слишком податливые шарниры могут превратить  "Раму"  в  "Механизм".

Также, к сожалению, возможны случаи когда изображения  шарниров накладываются дрг на друга  „‪...\Ознакомительные примеры\3 балки 2 GL.mpor"().



Масштабы построения эпюр родственных величин (смещения, углы, моменты, силы) вычисляются по максимальному для всей "Рамы" значению.
