Профили этого типа строятся из отдельных фрагментов: фрагментов тела сечения и фрагментов вырезов. Все фрагменты могут последовательно накладываться друг на друга. Рисунок полученный в результате всех наложений, считается профилем сечения. При расчёте рисунок повторяется в фоновом режиме с большим разрешением (по умолчанию 11 пикселей на единицу измерения). Точка на экране (Пиксель) принимается за центр элемента площади сечения.


Например, файл м „‪...\Ознакомительные примеры\Масивный_000.mpop" содержит следующее описание профиля:


  1     &-HxB 100x200;3                                              // Предполагаемая высота и ширина рисунка

                                                             // в размерности 0 - м,  1 -дм,  2 - cм,  3 - мм.

  2     Fr-1-M4;;E=2,00e+11;D=1,00e+11;p=8,00e+03;$$00408080   // Фрагмент 1 - "М" тело профиля;

                                                             // Вариант симметрии — 4, E, D, p, цвет.

  3     0;G;0,000;-30,000;-;-                                              // Начальная точка контура (0,-30)

  4     1;G;-30,000;-30,000;-;-                                      // Прямая до точки (-30,-30)

  5     2;G;-30,000;0,000;-;-                                      // Прямая до точки (-30,0)

  6     3;G;0;0,000;-;-                                              // Прямая до точки (0,0)

  7     Fr-end                                                      // Конец - Замкнуть линию контура если не замкнута

  8     Fr-2-u3;;E=0,00e+00;D=0,00e+00;p=0,00e+00;$$00030303     // Фрагмент 2 - "u" вырез; Вариант симметрии — 3,

                                                             // E, D, p, цвет.

  9     0;G;5;5;-;-                                              // Начальная точка контура (5,5)

10     1;D;15;15;360;-                                              // Дуга окружности; Центр (15,15); Длина 360°

11     Fr-end                                                      // Конец - контур замкнут

12     ** Pr-end **                                              // Конец построения профиля

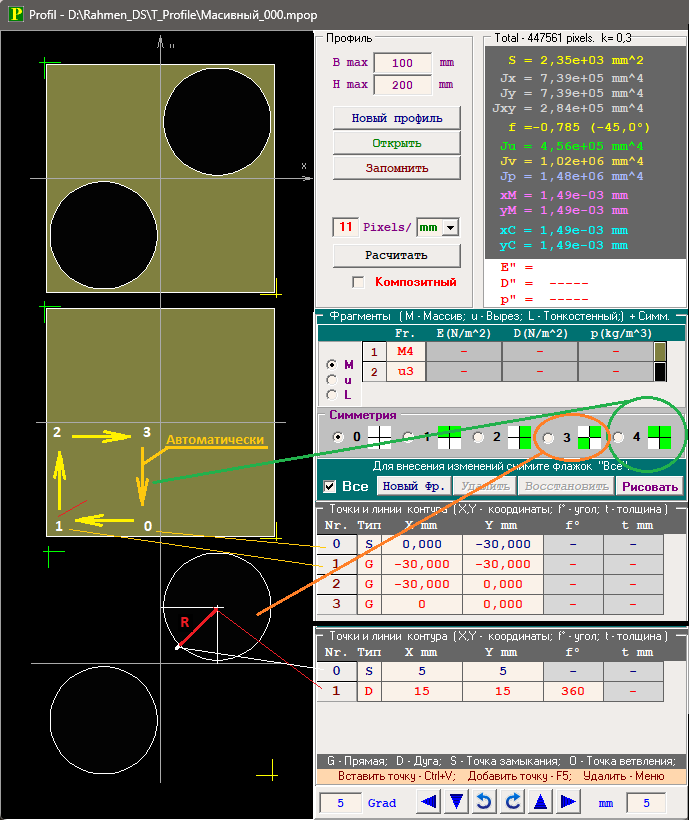

Не трудно заметить, что  файл содержит ту информацию, что необходима  при заполнении таблиц построения фрагментов профиля, которые показаны на ниже следующем рисунке (это комбинация отдельных моментов построения профиля):



Приведённый на рисунке профиль (верхний) получен наложением фрагмента 2 (вырезы) на фрагмент 1 (тело сечения). Активен фрагмент 1. Галочка в опции «Все» указывает, что рисовать и рассчитывать надо суммарный профиль. Если галочки нет, показан и рассчитан будет только активный фрагмент.


Помимо геометрической информации в описание профиля включена информация о материале его фрагментов ( E – Модуль продольной упругости, D – Модуль сдвига, р — Плотность материала, Цвет — Цвет окрашивания ). Эти данные необходимы для расчёта характеристик композитных профилей.

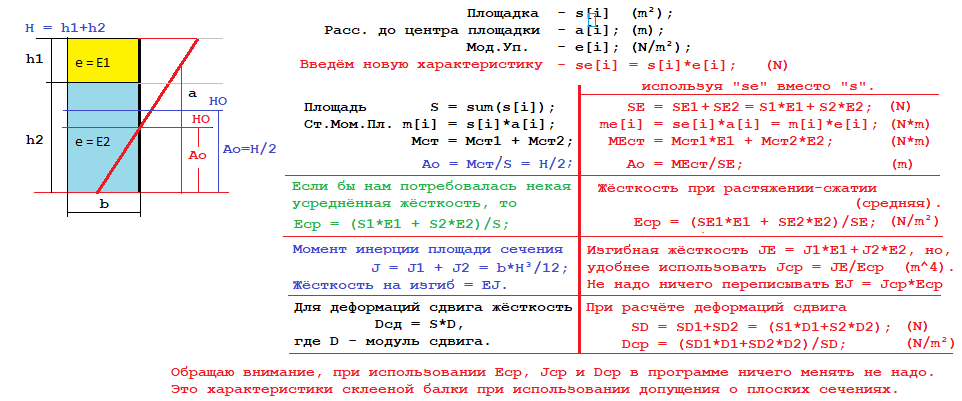

Если эти данные отсутствуют и/или снят флажок «Композитный» то будут использованы E, D и р указанные в таблице «участков». Если переключатель включен, то в расчёте будет использован рассчитанный центр тяжести композитного  профиля и усреднённые по приведённой ниже схеме E, D и р.



Смотри файлы „‪...\Ознакомительные примеры\Композит_Тест…  .mpop" .


Возможность использовать несколько независимых фрагментов для рисования как тела профиля сечения балки так и вырезов позволяет создавать весьма причудливые, в том числе многосвязные профили сечений. К телу балки относится всё окрашенное в не чёрный цвет  плюс  все линии контуров. Зелёный и желтый уголки показывают область рисунка, выделяемую для расчёта (эта область будет  перерисована в фоновом режиме с разрешением 11 (или указанное число) пикселей  на единицу измерения).
