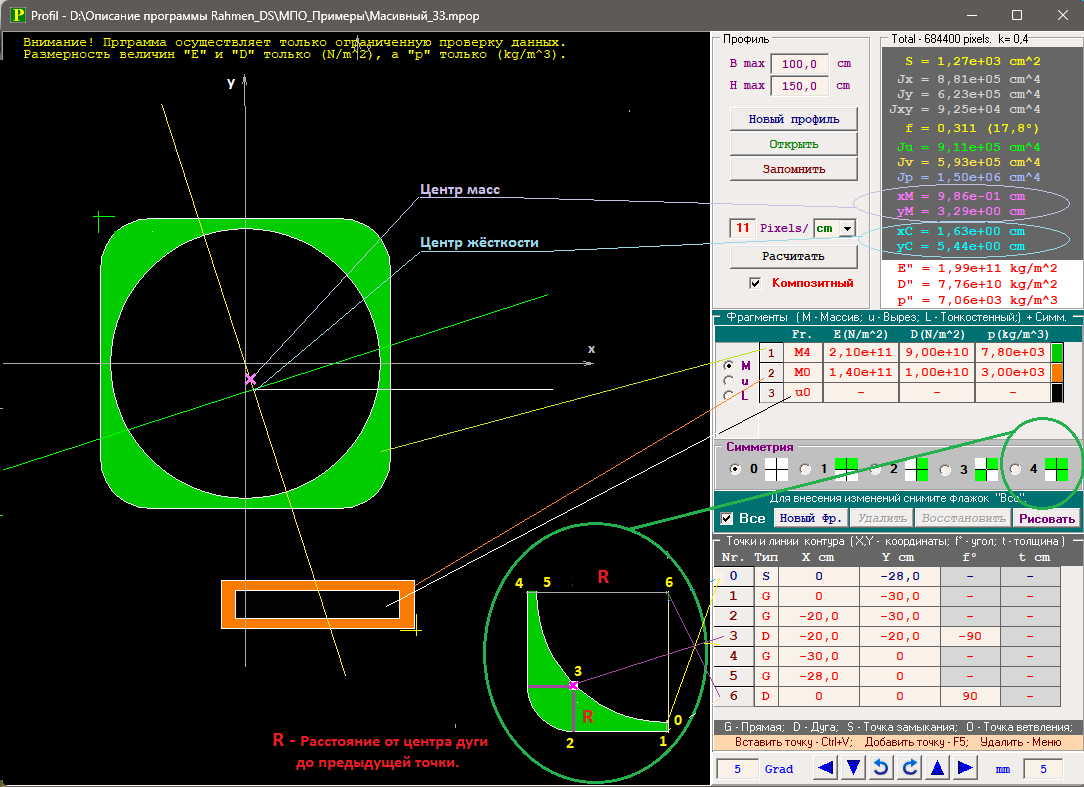

В программу встроен модуль конструирования поперечных сечений конструкции.  Модуль позволяет создавать массивные многосвязные профили расчёт которых проводится по рисунку сечения с задаваемым разрешением в пикселей на единицу измерения. Предлагаемое число «11» было выбрано из опыта расчетов как компромисс между временем расчёта  и его погрешностью (как правило, меньше 1%).



Если конструкция содержит "Участки" для которых разработан оригинальный профиль. то данные профиля вносятся в файл описания "Участка Конструкции" и могут редактироваться. В этом случае упругие и массовые характеристики материала указанного "Участка" (E=E",  D=D",  p=p", Положение центров жёсткости, масс и кручения) соответствуют рассчитанным для профиля и будут автоматически меняться при внесении изменений.

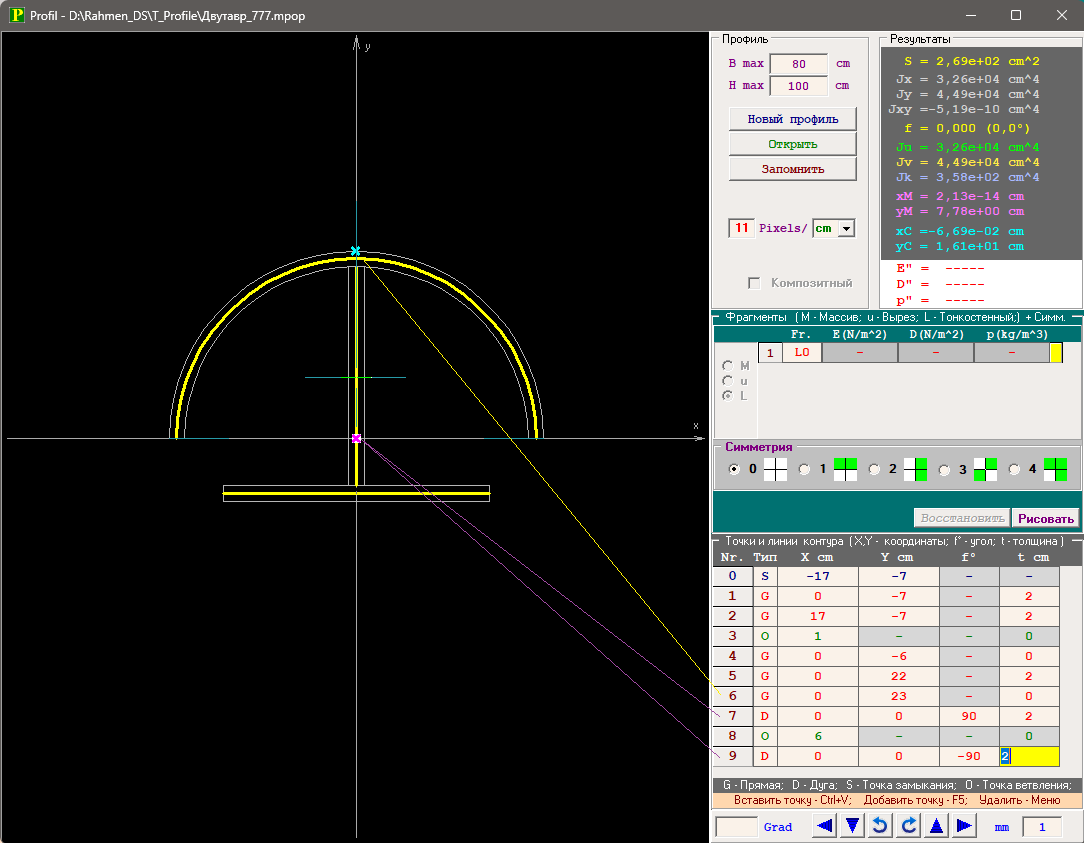

 А также замкнутые в «Кольцо» или  открытые (не имеющие встроенных замкнутых участков) разветвлённые тонкостенные профили сечения.   Например такое:




Для расчёта тонкостенных профилей использован метод, приведённый в книге Попова А.А. "Курс сопротивления материалов"; 1958, гл. XIV, §114, стр. 337 с некоторыми дополнениями, позволившими автоматизировать расчёт разветвлённых профилей. Выбор основан на возможности формализовать все процедуры алгоритма. Хотя, в настоящее время рассматривается только свободное кручение балки, алгоритм можно дополнить и использовать  в будущем для учёта стеснённости кручения.

В большинстве просмотренных книг приводимые для расчёта тонкостенных профилей методы требуют того или иного участия расчётчика. Используемый алгоритм требует такого участия только при рисовании профиля.

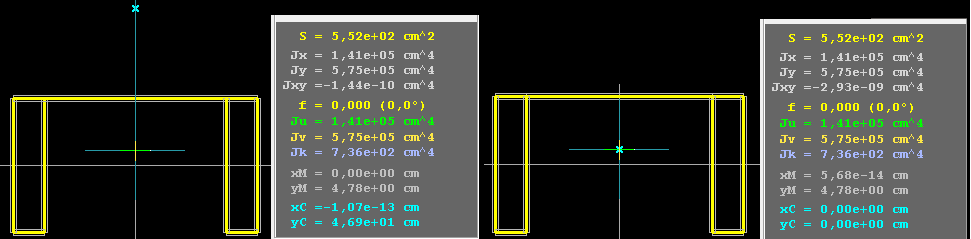

К сожалению, работу по расчёту тонкостенных профилей не удалось довести до конца. На нижеследующем рисунке приведены результаты расчёта двух внешне идентичных профилей. Совпадают, кроме последней строки с указанием положения "Центра кручения", и результаты расчёта. Разница в том, что полки профиля во втором случае являются замкнутыми в "Кольцо" и программа, пока, не умеет рассчитывать тонкостенные профили с подобными включениями.


„‪...\Ознакомительные примеры\Швеллер_LL.mpop“ и "....\Швеллер_LZ.mpop"
