Инерционные свойства модели рассчитываются программой исходя из объёма и плотности используемого материала. В дополнение к ним можно использовать:

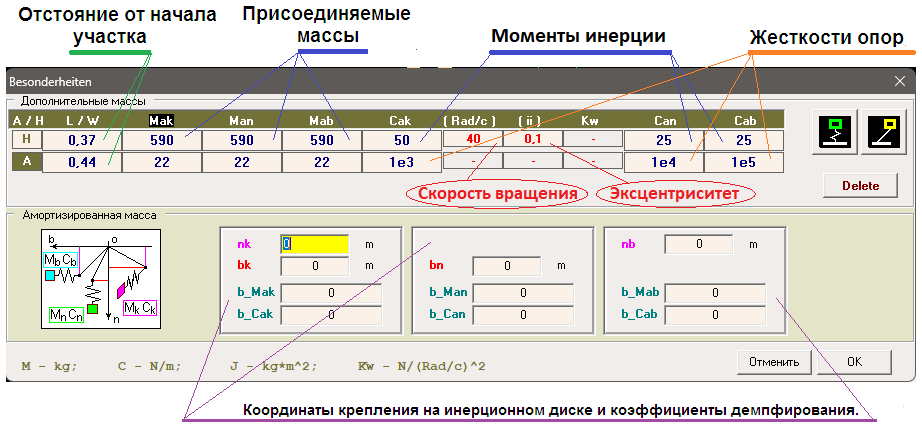

   Присоединённые (Н) –    жёстко закреплены на инерционном диске, но могут иметь отличающиеся значения масс при движении по направлениям разных осей местной системы координат (Mhk, Mhn и Mhb) и не совпадающие, при этом, центры этих масс (nk, bk, bn и nb). Как, например, при колебаниях  в жидкости (при каждом возможном перемещении своя, действующая только на этом перемещении, присоединённая масса). Учитываются также присоединённые моменты инерции (Jhk, Jhn и Jhb) и демпфирование через коэффициенты внешнего линейного сопротивления „b_M“ и „b_J “. Кроме того, для этих масс могут быть назначены скорость вращения относительно продольной оси и эксцентриситет для моделирования винтов, дисков турбин и т.п..


      Амортизированные (А) – упруго закреплённые. Величины масс, жёсткости  их опор и точек крепления на инерционном диске не совпадают при движении по направлениям разных осей связанной системы координат (фактически, это 3 отдельные массы, каждая для своей координаты). Каждая масса и её опора могут демпфироваться через коэффициенты внешнего „b_M“ и внутреннего „b_C“  линейного сопротивления. Примером  использования амортизированной массы может быть учёт  отдельного внешнего линейного антивибратора.



Отдельное использование амортизированных моментов инерии не предусмотрено. Поэтому, например, для моделирования амортизированного момента инерции при крутильных колебаниях используйте две (или больше) равные точечные амортизированные массы со смещением +/- R относительно оси вращения, то есть так, как это обычно реализуется на практике.

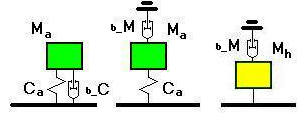

При задании коэффициентов демпфирования следует помнить, что суть внутреннего трения – рассеяние энергии в упругих элементах амортизированной массы (первый рисунок), а внешнего -  передача энергии во внешнюю среду, которая считается неподвижной (второй и третий рисунки).
