Все нагрузки на ПКУК в конечном виде сводятся к действию сосредоточенных сил и моментов. Однако, имеются нюансы:


- Казалось бы, для расчёта статических деформаций достаточно задать частоту возбуждающей нагрузки Q*cos(ω*t)  -  ω=0.  Однако, если среди нагрузок есть имеющие смещение по времени  Q*cos(ω*t+ϕ) это будет не вполне корректно, так как мы проводим расчёт вынужденных колебаний пусть и с ω=0. И, если  нас интересуют только статические деформации надо быть внимательным.  Программа допускает расчёт колебаний конструкции относительно её статически деформированного  состояния совмещая две отдельные задачи и позволяет часть "Нагрузок" задать как "Статические". Она сама рассчитает "Статически деформированное состояние" конструкции при действии только "Статической" нагрузки, внесёт в конструкцию необходимые изменения и рассчитает колебания при действии на неё  "Динамической" нагрузки с частотой  ω   ( Это 2 отдельных РАСЧЁТА.  Для сравнения добавлен расчёт  исходной конструкции при действии только "Динамических" нагрузок) . В качестве общей линии отсчёта используется недеформированная конструкция.



    Приведённая возможность доступна только для одиночных конструкций.   Принципиально, для конструкций в составе рамы вышеприведённая процедура тоже применима. Однако, по причине громоздкости (Выполнить расчёт статики "Рамы" + Переопределить все её конструкции + Провести расчёт колебаний ) не реализована и при расчёте рам  отдельные Статические нагрузки "S" автоматически исключаются.


-  При задании распределённых нагрузок задаётся только их интенсивность в концевых сечениях "Участка".  В настоящее время никаких временных сдвигов для нагрузок этого типа не предусмотрено (ϕ = 0 ).

- При задании отдельных сосредоточенных нагрузок каждая может быть задана  как комплексное число вида "a+bi"  или "A*cos(ω*t+ϕ)".  Если фазовый сдвиг отсутствует (ϕ = 0 ) достаточно только амплитуды  "А".




- Кинематическое возбуждение  осуществляется через принудительное задание перемещений основания опор конструкции. В настоящее время временных (фазовых) сдвигов не предусмотрено, но они могут быть введены по аналогии с силовыми нагрузками.



 Принятое допущение, возможно, нуждается в некоторых пояснениях.


1 –        В реальности кинематическое возбуждение осуществимо через установление жёсткой, в общем случае упругой, связи возбуждаемого сечения конструкции с источником  - генератором колебаний. При, например, остановке генератора (амплитуда возбуждения равна 0) такая связь выполняет роль смещённой упругой опоры ( „‪...\Ознакомительные примеры\Кинематическое возбуждение 03.mpor").


2 –     При анализе вибрации должна учитываться собственная деформируемость связи между генератором и конструкцией  В том случае, если жёсткость установленной связи стремится к 0, никакие колебания на конструкцию не передаются).


3 –         Опорам можно придавать статическое смещение. В этом случае серым цветом, в общем с другими смещениями масштабе прорисовывается  упругая линия балки вызванная этой статической  нагрузкой и можно видеть динамические смещения относительно статически деформированной оси.



          1.    Учёт влияния статической нагрузки на вынужденные колебания


При первичном наборе данных нового участка вся нагрузка на него вводится  без разделения на  статическую и динамическую и помечается символом «А» - „Activ“. Разделение осуществляется в режиме редактирования, для чего надо поместить курсор в поле с символом «А»  в таблице редактирования нагрузок и с помощью клавиши  „ F2 “  выбрать желаемое: „A“ – переменная  ( A*cos(w*t+ϕ)  ) или  „S“ – статическая.

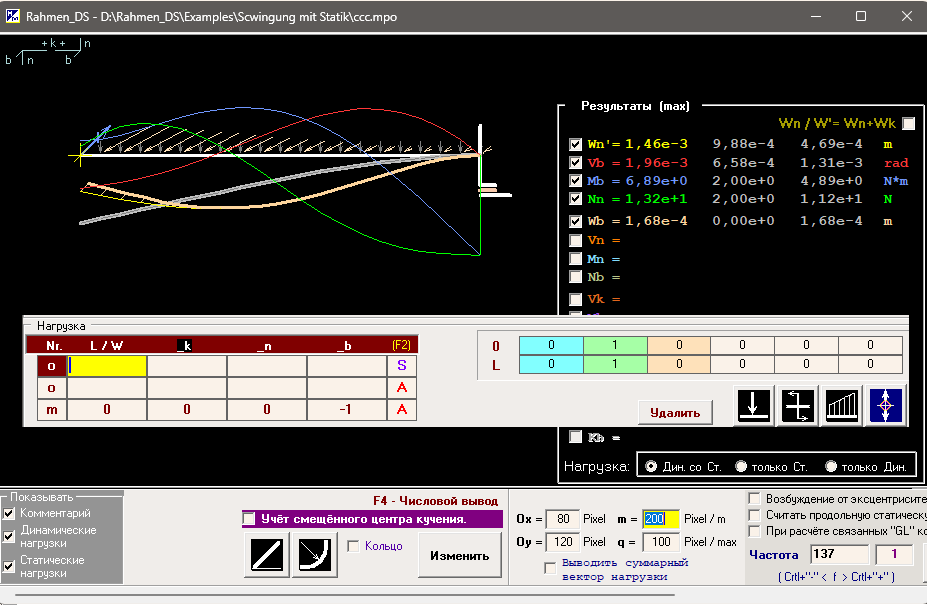

Если у рассчитываемой балки хоть одна нагрузка имеет признак „S“ в главном окне поле для вывода результатов будет  3 колонки и переключатель для выбора режима графического вывода:


„A и S“       – расчёт колебаний с учётом статической нагрузки (относительно статически деформированной оси). Это полностью отдельный расчёт, а не сумма двух других, как  может показаться.  Недостаток - все эпюры строятся относительно недеформированной линии балки, а не по нормалям к линии её статически деформированной оси.

„только S“    - расчёт на действие только статической нагрузки,

„только A“    - дополнительный (для сравнения) расчёт при действии только динамической нагрузки.


Отдельно отметим, что для каждого "Участка" имеется  возможность задать независимую статическую продольную нагрузку Тст.


Если на конструкцию действует  "Сжимающая статическая нагрузка" то при её увеличении (в том числе и при частоте возбуждения ω = 0) в некоторый момент, меняется на противоположную фаза формы колебаний конструкции (какая-нибудь минимальная поперечная нагрузка необходима), подобно тому, как это происходит при  при переходе через частоту резонанса (примеры: - ...\Examples\Stability\Beispil_01 - _03.mpo ).  Момент смены фазы формы колебаний (Равновесия) есть признак потери статической устойчивости.
