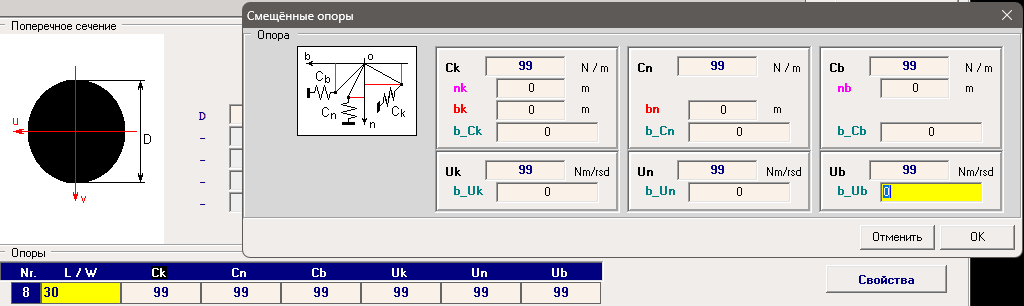

Все опоры предусмотренные в программе (Nr.: 6, 7, 8) являются вариантами "Универсальной опоры" с разными рисунками. При первоначальном вводе задаются только жёсткости соответствующие обобщённым перемещениям в  местной системе координат Oknb



Дополнительные свойства задаются для выбранной опоры в режиме редактирования


        где:


   nk, bk, bn, nb - точки крепления соответствующих "Жесткостей" на "Инерционном диске" (для каждого обобщённого перемещения они могут быть разными),

            b_*** - соответствующие этим перемещениям коэффициенты демпфирования.

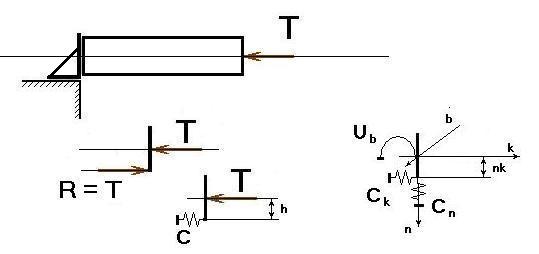

Как пример, рассмотрим балку закреплённую на массивном основании так, как показано на схеме на первом рисунке. Способ крепления не редкость на практике, но нас интересуют не конструктивные особенности крепления, а то обстоятельство, что при действии продольной нагрузки подобное крепление, помимо продольной реакции «R», вызывает и реактивный момент (второй рисунок) приводящий к возникновению поперечной деформации.

В нашей программе  подобная опора имитируется пружиной жесткости «С» точка крепления которой смещена на расстояние «h» относительно нейтральной оси балки (третий рисунок) или, в более общем  плоском случае и принятых обозначениях, так, как изображено на четвёртом рисунке.



Особую важность данное обстоятельство играет при анализе вибрации конструкции, так как продольная нагрузка инициирует поперечные колебания, а поперечная – продольные. Часто, именно связанность различных видов колебаний, в том числе и вследствие конструктивных особенностей опор, является причиной трудно устранимых проблем виброизоляции.


( В программе нет автоматической корректировки длин элементов расчётной модели для уточнения положения опор (как и других сосредоточенных особенностей) по длине участка.  Опора считается установленной в точке ближайшего к ней "Инерционного диска" базового элемента. Например, при длине участка 1м, числе делений 10 и отстоянии от начала участка  0,54м фактическая точка будет 0,5м, а при  отстоянии 0,56м - 0,6м. Следовательно, пользователь должен сам разбить данный участок на два длиной 0,56м + 0,44м ( 0,54м + 0,46м ) или указать иное число делений. Первый вариант универсальнее. Отсутствие корректировки вызвано тем, что в каждой точке модели, в том числе близко расположенных,  может быть установлено несколько сосредоточенных особенностей, что способно вызвать "конфликт" автоматических изменений модели.)

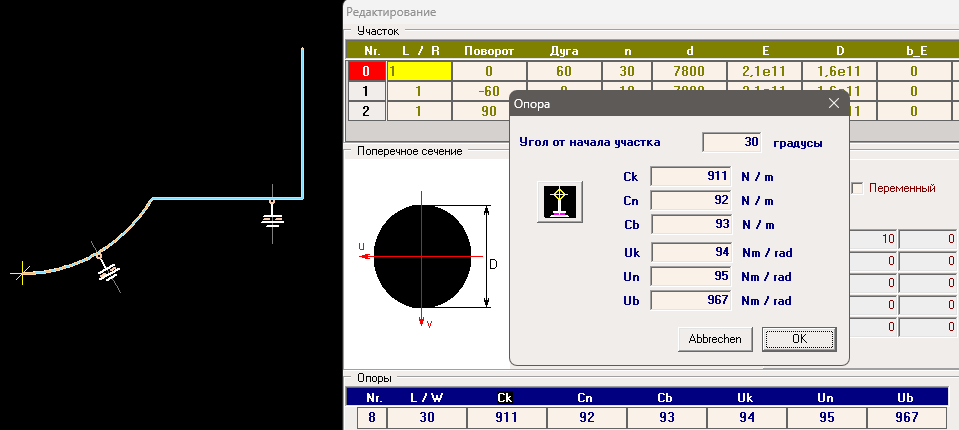

Помимо сосредоточенных опор для каждого участка  можно задать распределённые жёсткости упругого основания (Nr = 9), а в режиме редактирования добавить им коэффициенты демпфирования
