В программе предусмотрено два способа назначения упругих характеристик участков на которые разбита  рассчитываемая конструкция.


1 – Пользователь задаёт величины площади поперечного сечения  „S“, её главные центральные моменты инерции  „Iu“ и „Iv“, угол между осями "Ou" и „Ob“ и положение  центра кручения, если он не совпадает с центром тяжести профиля,  самостоятельно.




В этом случае указанные характеристики постоянны по длине  всего участка.

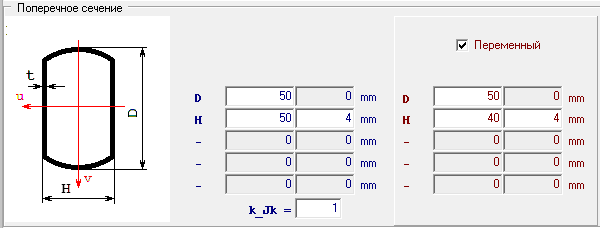

2 – Пользователь выбирает профиль из предлагаемого списка





и вводит требуемые размеры.



Первые 10 профилей рассчитываются по известным формулам, а остальные как частные случаи двутавра

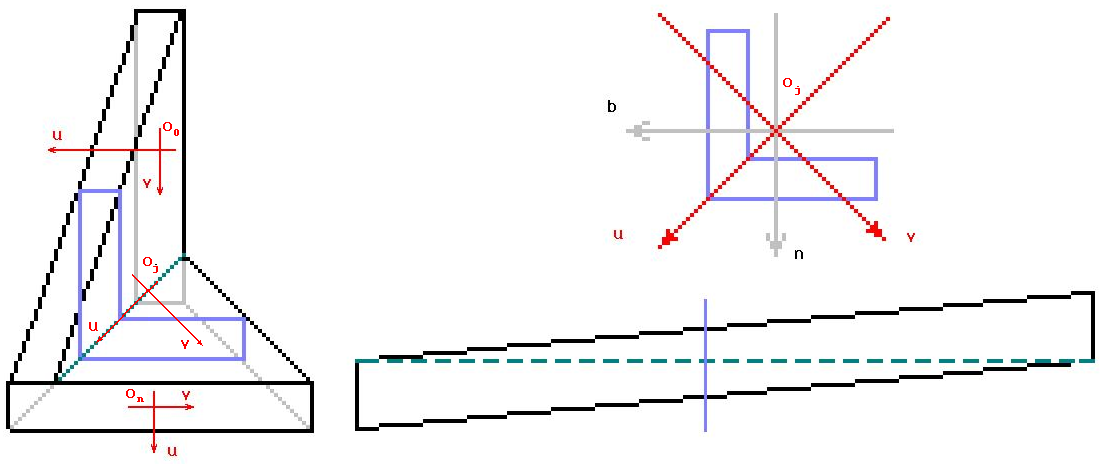

Для всех профилей допускается изменение любого из размеров  по правилу трапеции. Среди прочих может быть рассчитана и балка изображённая на рисунке.

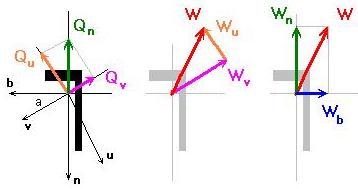

Если главные центральные оси инерции "Ou" и  "Ov" используемого профиля (например неравнобокий уголок) не совпадают с осями „On“ и „Ob“ то, решение  проводится программой в следующей последовательности



1 – Действующая в сечениях нагрузка проецируется на главные центральные оси.

2 – Для каждого сечения вычисляются перемещения  „Wu“ и „Wv“ по направлениям этих осей.

3 – Найденные полные перемещения „W“ проецируется на оси „On“ и „Ob“.
