• В связи с трудностями рисования создаваемая в программе конструкция должна целиком находиться в плоскости экрана. При расчёте трёхмерных конструкций целесообразно создать отдельное (Внешнее) приложение для подготовки данных и вывода результатов, а предлагаемую программу использовать как расчётный модуль (Параметры вызова и пример будут приведены). При этом, в любом случае рассчитывается пространственные деформации заданной конструкции..
  • При конструировании балки используются только прямолинейные или изогнутые по окружности участки. В пределах этих участков характеристики постоянны или меняются по правилу трапеции. Более сложные конструкции пользователь должен аппроксимировать сам,  деля конструкцию на необходимое число участков (не путать с элементами, на которые программа делит участки).
  • Такую лестницу, как на фотографии, можно рассматривать и как ферму и как пространственно-криволинейную балку. Всё зависит от цели расчёта, степени необходимой подробности и возможностей расчётчика. В принципе, наша программа способна рассчитать оба варианта, но она задумывалась для расчёта подобных, но более утилитарных (имеющих прикладное, практическое назначение) конструкций, как балок и её предлагаемый вариант может рассчитать эту конструкцию,  но "нарисовать“  - нет.

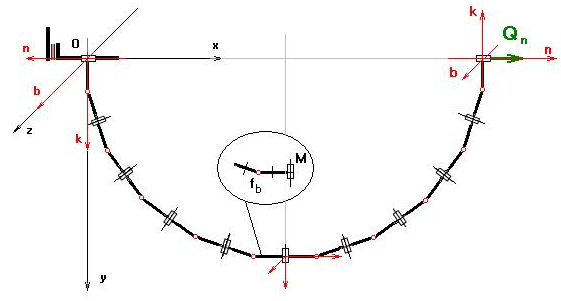

  • Ориентация опор, нагрузки и выводимой информации производится в связанной, Oknb, системе координат элементов, на которые разбиваются участки рассчитываемой конструкции.. На рисунке приведён пример деления на элементы балки, состоящей из одного участка.



  • Результаты расчётов выводятся на экран в виде модулей максимальных значений и графиков (эпюр) распределения выбранных величин по оси недеформированной конструкции
  • При выводе на экран однотипных (например: Mk, Mn и Mb)  величин  используется один  общий масштаб (наименьший из выбранных для вывода величин)
  • При расчёте колебаний, например, с учётом демпфирования на экран выводятся значения реальной составляющей амплитудных значений комплексных величин.  Однако, при сохранении в файл результатов расчёта , выведено будет полное комплексное значение ( в форме a+b*i ) выбранных параметров
